產品介紹

一體化泵站(以下簡稱泵站)是提升污水、雨水、飲用水、廢水等提升排水的裝備，由工廠集中設計、制造、組裝后運送現場安裝的交鑰匙新型環保新一代泵站。泵站系列產品具有工期短，安裝方便、體積小、效率高、智能化網絡化等現代產品特點。與傳統泵站相比土建工程量少，投資可減少一半以上。產品質量可靠，是傳統混凝上污水提升泵站的替代品。

一、產品概述

隨著國家城鎮化進程不斷加快，農村人口不斷向城鎮轉移，城市面積和人口不斷增長，污水量也不斷加大。人們對生態環境的重視，生產和生活污水需集中處理后達標排放。

而污水處理廠都建在城市和外圍，污水僅靠重力自流到污水處理廠比較困難，這時需要泵站進行提升輸送，而傳統的提升泵站，占地面積大，建造時間長、花費的資金高昂。

二、適用范圍

·生活小區或農村社區污水的收集與輸送

·城鎮污水處理廠污水的收集與輸送

·城區低洼地區雨水的收集與輸送

·市政污水管網的建設與改造

·老泵站的改造與擴建

·湖泊的水體循環

·其他場合

三、基本參數

·流量范圍：5~3600m/h；

·電機功率：0.37~160kW；

·泵的數量：1~4臺；

·環境溫度：-40C~40C；

·允許介質：雨水、生活污水、廢水等，以及其他不含磨損性雜質或長纖維雜質的，且對水泵無化學或機械腐蝕的介質，溫度為-5C~70C。

四、產品特點

·按需定制：每一套泵站都是根據客戶提供的參數設計，以保證泵站的運行工況滿足使用要求。

·設計先進：采用國際CFO流場計算，使得盡可能把淤泥等固體顆粒排出設備。

·工控設計：泵站應具備手動控制、自動控制和遠程檢測功能，不同控制方式之間應可以自由切換。

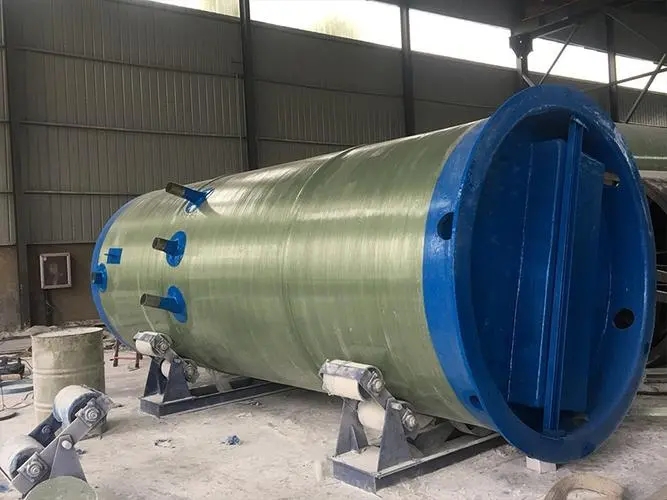

·新型材質：泵站筒體結構由纖維纏繞玻璃鋼(GRP)制成，全自動化控制連續纏繞成型，確保厚度均勻并達到設計的剛度，質呈穩定優良。

·配件標準：所有配件都在工廠內設計、制造完成，包括壓力管路、檢修平臺、進出水管等，出廠前進行嚴格的調試保證泵站的可靠性。

·高度集成：泵站作為一體化設備，成套提供:泵站筒體、壓力管道、檢修平臺、檢修爬梯、格柵過濾裝置、耦合系統、泵提升系統、通風裝置、防滑井蓋、照明系統等。

·外形美觀：泵站全部埋于地下，地面只留有檢修孔和控制箱，也可選配景觀式管理房置于地上，與周圍環境相協調。

·成本節約：泵站為成套供應，所有內部安裝調試工作在工廠內完成，現場只需將泵站整體安裝，極大地減少了土建施工周期和工程成本，降低了業主的整體投資。

·使用壽命：泵站筒體材質為玻璃鋼材質，內部配件使用SUS304和熱鍍鋅等防腐材質，無需維護保養，正常使用壽命可達7年以上;

·檢修方便：水泵和提籃格柵全部配有導軌，檢修時可以快速的拆除和安裝。

·功能擴展：預留通訊接口，方便客戶集中化管理。

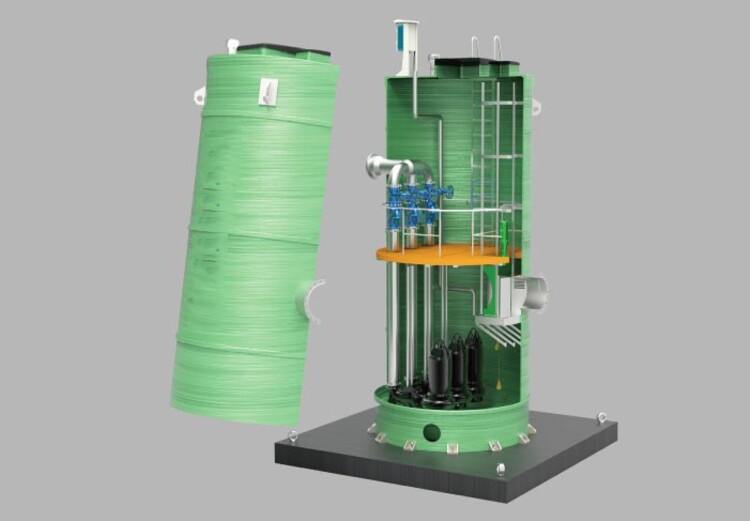

五、結構組成

·一體化泵站

將泵、管道、控制系統、格柵過濾系統、照明系統、維修平臺和通風系統等集成為-體，并在工廠預制生產，用于提升和輸送水介質的泵站。

·頂蓋

由邊蓋和可開啟的泵站蓋板組成。

·筒體

預制泵站的筒體部分。

·底座

與混凝土底板相連，以固定預制泵的部分。

·提籃式格柵

配備導桿和提升鏈，自動耦合在進水管路上的格柵籃。

·粉碎式格柵

由獨立的切割機構成或者將切割機與旋轉格柵組合成一體的格柵。

·自動耦合系統

潛水泵設備出水接口與出水管道之間自動對接的快裝系統。

·照明系統

滿足夜間或光線不足的情況下對泵站的維護與維修的需要。

·重力管網

一般同壓力管道相區別,就是依靠流體自身重力作為動力的管網。

·壓力管網

壓力管道則借助外力，如水泵，氣壓罐等設備驅動液體流動的管網。

環境與工作條件

·環境溫度宜為-40°C~40C。

·相對濕度宜為25%~85%，無水珠凝露。

·泵站輸送的水介質應符合下列規定：

溫度宜為-5C~70C；

PH值宜為4~10；(超范圍使用應在訂貨時提出)

輸送個質中的顆粒大的直徑應小于所選配水泵的通徑。

·電源：

380V(±10%)，三相五線制，50Hz(±5%)；

220V(±10%)，單相，50Hz(±5%)。

·振動：<0.5g，振動頻率10Hz-50Hz的大振動加速不應超過5m/s2。

·設備運行地點一般應用于無導電或爆炸性塵埃(用于環境有要求的場合請?jiān)谟嗀洉r(shí)提出，可以配置防爆潛水泵(ExdI、ExdIIAT4、ExdIIBT4、ExdIICT4)或防爆控制柜，無腐蝕金屬或破壞絕緣的氣體或蒸汽。

六、設備控制

·硬件

一體化泵站采用先進的可編程控制器PLC結合性能優異的觸摸屏組合多臺泵柔性組合而成的全自動排水提升泵站，能夠自動的根據檢測到水位進行自動調節單泵或多泵運行以滿足排水的需要，整個系統始終保持在高效節能的狀態。控制系統程序采用模塊化設計。

·控制器(選件)

具有極高的性價比，在小型自動化系統能充分發揮其強大功能，可以擴展數字量及模擬量的模塊，能連接觸摸屏，負責處理系統所有的邏輯切換及運行，故障等顯示以及自動運行。

·BA接口(選件)

泵站控制系統提供的標準信號有所有水泵的運行信號，故障信號，手/自動信號(都是干接點)及液位信號輸出(4~20mA)，系統提供標準的總的啟停/停止信號(24VDC或24VAC繼電器)。

·軟件

通過傳感器輸送標準的4~20mA信號，可以實現1到4臺水泵的全自動控制。

·手動-停止一自動三種工作模式

每臺水泵都有手動-停止一自動三種工作模式，手動時可以啟動每臺水泵，停止時水泵不會運行。

七、性能參數

·以下一體化泵站性能參數只是列舉了部分供大家參數，具體的根據客戶的實際需要；

·泵站使用的泵的揚程沒有推薦，根據客戶需求；

·泵站使用的泵的數量只是推薦了常用的2臺水泵(一般2臺)，可以同時啟動；3~4臺泵的根據客戶需求選型；

·泵站的直徑與高度的不是關鍵，主要是泵站的有效容積，可以根據客戶的實際需要修改；

·根據國家有關排水泵站的設計要求以及歐洲泵站的設計要求綜合考慮，有效容積的計算需基于大流量和小流量的需求。啟泵和停泵液位之間的有效容積應根據每小時啟停6~7次數確定。啟動水位需考慮水泵運行條件。成人，泵站的有效容積只和配套水泵的啟停次數和泵站的設計流量有關。有效容積不必拘泥于大流量一-臺泵5分鐘的流量，而只要符合公式即可，這也是一體化泵站與傳統泵站的區別，有效容積小，減少投資。
